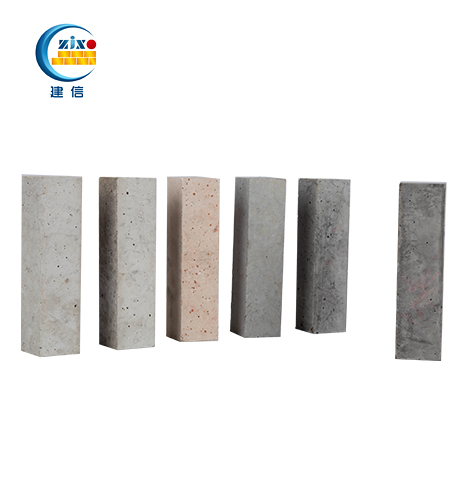

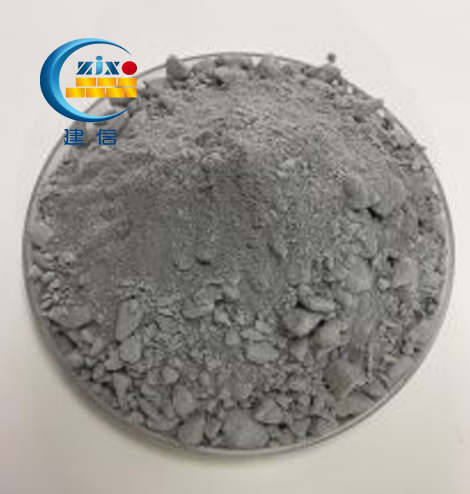

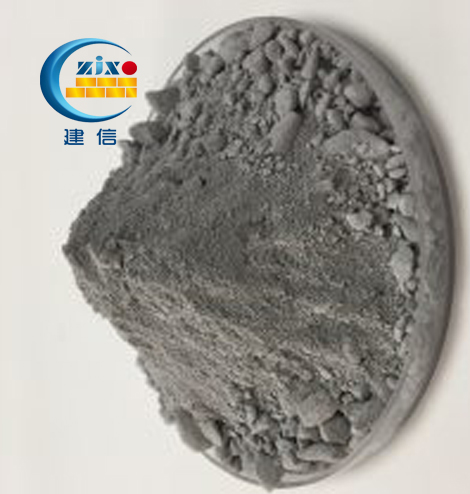

建信生产的铝加工用不定形耐火制品,此系列耐火材料以高纯莫来石、红柱石等为基料低水泥含量、超微粉结合的新型材料,具有高体积密度、高强度、良好的热振稳定性。添加适量的“不润湿剂”(如高纯氧化铬、复合钡盐、复合锌盐等),大幅度降低铝及合金、熔渣对耐火材料的润湿性,提高了耐火材料对含盐分、助熔剂等化学成分的铝液的抗腐蚀性、抗冲刷性、不沾铝和渣功能,阻止了铝及合金、熔渣渗入耐火材料,延长炉衬寿命。
专注于耐火材料设计 • 优化配制 • 生产制造 •窑炉砌筑施工一体化解决方案
项目 |
单位 |
不粘铝浇注料 |
真空抬包浇注料 |
熔炼炉钢纤维浇注料 |
低水泥抗铝液浸润浇注料 |
||||||||
JX-1 |
JX-2 |
JX-3 |
JX-TB |
GQ-55 |
GQ-60 |
GQ-70 |
JX-80 |
JX-65 |
|||||
Al2O3 ≥ |
% |
60 |
65 |
70 |
55 |
55 |
60 |
70 |
80 |
65 |
|||
耐火度 ≥ |
℃ |
1790 |
1790 |
1790 |
1750 |
1790 |
|||||||
使用温度 ≥ |
℃ |
1400 |
1450 |
1500 |
1350 |
1350 |
1500(不浸润) |
||||||
体积密度 ≥ |
g/cm3 |
2.3 |
2.4 |
2.5 |
2.3 |
2.3 |
2.4 |
2.6 |
2.75 |
2.4 |
|||
抗折强度 ≥ |
110℃*24h |
Mpa |
5 |
6 |
8 |
5.0 |
5 |
7 |
10 |
10 |
6 |
||
1350℃*3h |
8 |
10 |
12 |
7.0 |
8 |
10 |
14 |
- |
- |
||||
耐压强度 ≥ |
110℃*24h |
Mpa |
40 |
50 |
60 |
45 |
35 |
60 |
50 |
||||
1350℃*3h |
50 |
60 |
80 |
55 |
80 |
- |
- |
||||||
重烧线变化(1350℃*3h) |
% |
±0.5 |
±0.3 |
±0.2 |
±0.3 |
0~+0.3 |
- |
- |
|||||
注:以上理化指标为常规指标,可根据用户的窑炉实际使用环境特点另行优化标准 |
感谢您对建信耐材的信赖,欢迎您提交您的问题,我们将尽快给您回复。
豫ICP备11030151号-4 工信部www.beian.miit.gov.cn 版权所有:郑州建信耐火材料成套有限公司 技术支持:爱乐贸
